拉丝机双变频主从式控制方案

  • 用两台专用变频器,再加上少量继电器,就可以构成一个完整的双变频拉丝机电控系统。

QQ咨询 | 邮件咨询

产品介绍

    工艺要求

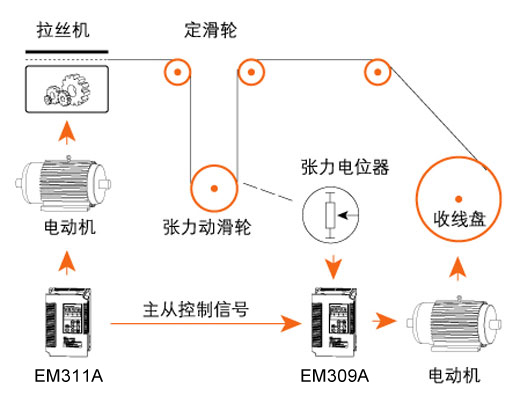

    1.主机拉拔,从机收卷。
    2.主机低频高转矩输出,速度稳定,从机收线线速度准确跟踪主机拉丝线速度。
    3.从机自动根据收卷卷径变化调整转速,保证张力平衡杆基本维持在中间位置,
    拉丝收卷过程张力恒定。
    4.无论空盘、半盘、满盘,启动、加速、停机不断线,过程平滑无冲击。
    无论低速、中速、高速,张力始终恒定。
    5.主机独立点动运行,低速穿线速度平稳,小拉机最大加工线速度2700米/分钟。


    系统配置
    1.拉丝主机:选用EM311A系列拉丝机专用变频器,
    电流矢量控制,低频高转矩输出,确保低速穿模时线速稳定,
    启动过程平滑,高速运行稳定。
    2.收卷从机:选用EM309A系列张力控制专用变频器,
    电流矢量控制,内置制动单元和断线保护功能,根据电机功率加装制动电阻。
    3.两台专用变频器均不用重新设定参数,出厂值可以满足工艺要求。


    系统特点
    1.成本低:用两台专用变频器,再加上少量继电器、按钮、开关、计米表等,
    就可以构成一个完整的双变频拉丝机电控系统。
    2.可靠性高:复杂的系统控制功能全部集成在变频器中,
    由软件完成,系统节点少,一致性高,故障率低。
    3.调试简单:只要按我们提供的电气原理图正确接线,基本不用调整参数,就可开机正常运行。
    4.操作运行方便:正常情况下操作工人只需要做以下工作,点动穿线,启动运行,停车换卷。
